联动型

Pulsarlube MSP

SERIES MSP60 : Ø91(3.60") x 181mm(7.13") (H)
  • Pulsarlube MSP

    60

帕尔萨MSP 为根据设备运行状态同步进行操作的智能型加脂器，其功能有效预防过量供油问题。
下载
帕尔萨MSP 型自动注脂器产品可与安装在它上面的设备同步工作。设备工作时，帕尔萨MS就会按预先设定的量来分配油脂，并可防止油脂损失或浪费。 与帕尔萨MS不同的是，该产品是一款机器同步，使用外置电源的装置；连接到该机器或可编程逻辑控制器的电源为该装置提供电力。5年内无需更换该装置的电池组，但完成每个计划的润滑周期后应更换润空油囊。

MS与MSP产品都能与设备联动运行但根据每个不同设备环境可挑选MS或MSP。 MS是通过继电器根据其设备电源信号联动运行的智能加脂器 而MSP是通过链接的链接电源（VAC or VDC）接收信号联动运行的智能加脂器。

外接电源作为电源使用（电池更换期：每5年）
组成：MSP + 接口 (VAC or VDC)+ 专用备件包包

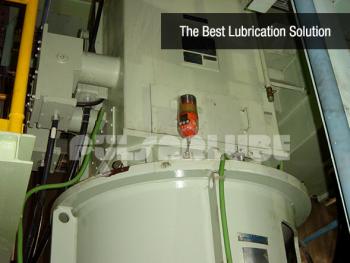

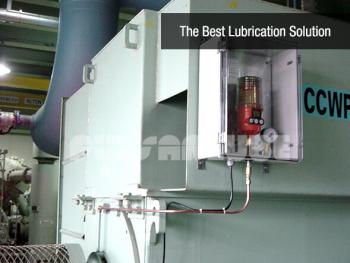

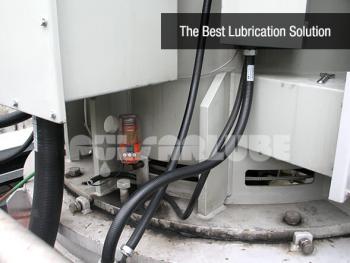

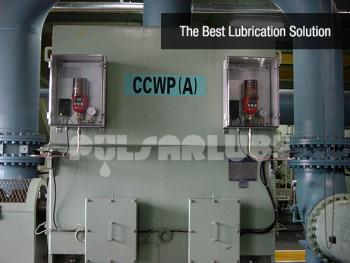

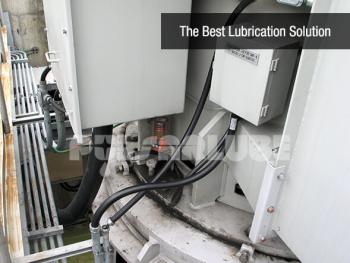

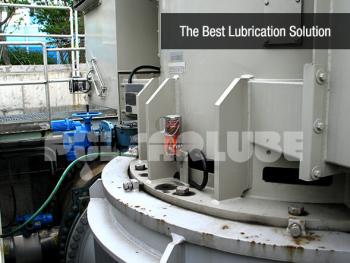

安装案列

-  6案件

  1. 1
取回

取回

请先输入您的密码。

关闭窗口确认

平面图
Synchronized

同步运行

可与所有设备联动使用，通过同步运行有效提高工作效率

LCD

显示器

通过显示屏简易确认工作状态

60bar

最大 60bar

多达8点加脂/ 10m 远程安装

Service Pack

专用备件包

易更换型专用备件包，提高经济效率

PRODUCT INFO

平面图

平面图

产品规格

规格
名称 参数
润滑脂容量 60ml/125ml/250ml/500ml (空油囊更换型)
驱动方式 外接电源
(确认具体配件)
操作压力 30~60bar (435~870psi)
操作温度 标准（碱电池盒）-15℃~60℃
可选（锂电池盒）-40℃~60℃
加脂周期 60ml : 1~12个月中选择
125ml/250ml : 1,2,3,6,12 个月 & 15日(H)
500ml : 1,2,4,6,12,18,24 个月 & 15日(H)
远程安装 最长 10m, Ø6mm 管为准
多点加脂 最长 6m, Ø6 管为准
(多达 8点加脂)
包装单位 1盒 4台 (含电源)
认证证书
名称 参数
IP Code N/A
Etc. N/A
MSP 电源规格
名称 MSP VAC MSP VDC
额定输入 AC Adaptor (100~220V) DC-DC Convertor (12~24V)
额定输出 5.0V, 2A 5.0V, 2A
红色警灯 红色警灯 红色警灯
继电器外壳规格 85mm (D) x 49mm (W) x 32mm (H) 85mm (D) x 49mm (W) x 32mm (H)
连线长度 加脂器电缆 : ９０ｍｍ
继电器／电源 : Input - 1m, Output-4m		 加脂器电缆 : ９０ｍｍ
继电器／电源 : Input - 1m, Output-4m

安装方法

变径接头
变径接头
序列号 参数
A001 变径接头, 3/8"F x 1/4"M Adaptor (黄铜)
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
A002-S 变径接头, 3/8"F x 1/8"M Adaptor (钢材)
套筒 + 管子 + 变径接头
套筒 + 管子 + 变径接头
序列号 参数
A011 套筒, 1/4"F x 1/4"F Adaptor (黄铜)
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
序列号 参数
A121 管子,1/4”M x 1/4”M x 50mm (钢材)
A122 管子,1/4”M x 1/4”M x 100mm (钢材)
A123 管子,1/4”M x 1/4”M x 150mm (钢材)
A124 管子,1/4”M x 1/4”M x 200mm (钢材)
序列号 参数
A106 管子(分配器专用), 1/8"M x 1/8"M x 50mm (钢材)
A107 管子(分配器专用), 1/8"M x 1/8"M x 100mm (钢材)
A108 管子(分配器专用), 1/8"M x 1/8"M x 150mm (钢材)
A109 管子(分配器专用), 1/8"M x 1/8"M x 200mm (钢材)
45˚ 弯头
45˚ 弯头
序列号 参数
A023 45° 弯头, 1/4”M x 1/4”F Adaptor (黄铜)
A024 45° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
90˚ 弯头
90˚ 弯头
序列号 参数
A019 90° 弯头,1/4”F x 1/4”F Adaptor (黄铜)
A020 90° 弯头,1/8”F x 1/8”F Adaptor (黄铜)
A021 90° 弯头, 1/4”M x 1/4”F Adaptor(黄铜)
A022 90° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
注意
  • 为防止漏油请用特氟龙胶带贴合结合点.
  • 远程安装时为确保稳定喷脂请使用稠度#1等级的油脂.
  • 轴承润滑点尺寸为NPT时请使用接头变换器.
Kit No. 1250RC-1
Kit No. 1250RC-1 (机械式，联动型)
序列号 参数
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
B002 托架, "L"Shape
B051 螺丝, #8 x 20
B057 垫圈
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
A240 插入式管接头, PC6-PT1/8"M
A214-1 尼龙管 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 接头转换器, PT1/8"F x NPT1/8"M (黄铜)

Note : 所有远程安装使用的配件可单独购买

机械式，联动型多点安装方法 ( 8点 )
机械式，联动型多点安装方法 ( 8点 )
Part No. Description Q'TY
A002 Reducer, 3/8″F x 1/8″M Adaptor (Brass) 1
B002 Mounting Bracket, “L”Shape 1
B051 Self Drilling Screw, #8 x 20 1
DU-2RS ~ DU-8RS DU Type Divider Block, Grease Type, 2 Ports ~ 8 Ports 1
B058 Tooth Washer 2
A240 Tube Fitting, Push-In Type, PC6-PT1/8”M 3
A214-1 Distribution Tubing, O.D. 1/4″(6mm) Nylon Tubing, 10ft Pre-filled with (Grease Type) 1
A243 Thread Converter, PT1/8″F x NPT1/8″M (Brass) 1
