机械式

Pulsarlube EXP/EXPL

SERIES EXP60: Ø91mm x 181mm (H)
  • Pulsarlube EXP/EXPL

    60

帕尔萨EXP/EXPL 适用于全部气体,粉末,防爆区域内的大型设备上的特殊专用防爆机械式产品
帕尔萨EXP/EXPL在业界首次、获得最高级别的国际防爆认证。适用于危险区域与环境内,在现存防爆注油器中输出压力可以达到最高60bar,可以简单更换服务包使经济成本相对较低

帕尔萨EXP/EXPL是机械式自动注油器,使用方法简单,装有可以迅速查找出产品异常的大型LCD窗口。在一次性气体式产品中不适用的,在很高的差压中常存的条件,远程安装,精密供油,多种供油中也可以适用的高压,高性能自动注油器
特点
30bar

多点润滑

最大30bar,多达8点润滑(如使用锂电池)

Global Explosion Proof Certificat

取得国际防爆认证

IP65

防震,防水等级

IP65

Service Pack

专用配件包
通过更换专用备件包提高经济效率

▶ IECEx : Ex ic ⅡC T5/T4 Gc (国际认证) ▶ ATEX : Ⅱ 3 G Ex ic ⅡC T5/T4 Gc (欧盟认证) ▶ KCs : Ex ic ⅡC T5/T4 (韩国认证) ▶ NEPSI : Ex ic ⅡC T5/T4 Gc (中国认证)

PRODUCT INFO

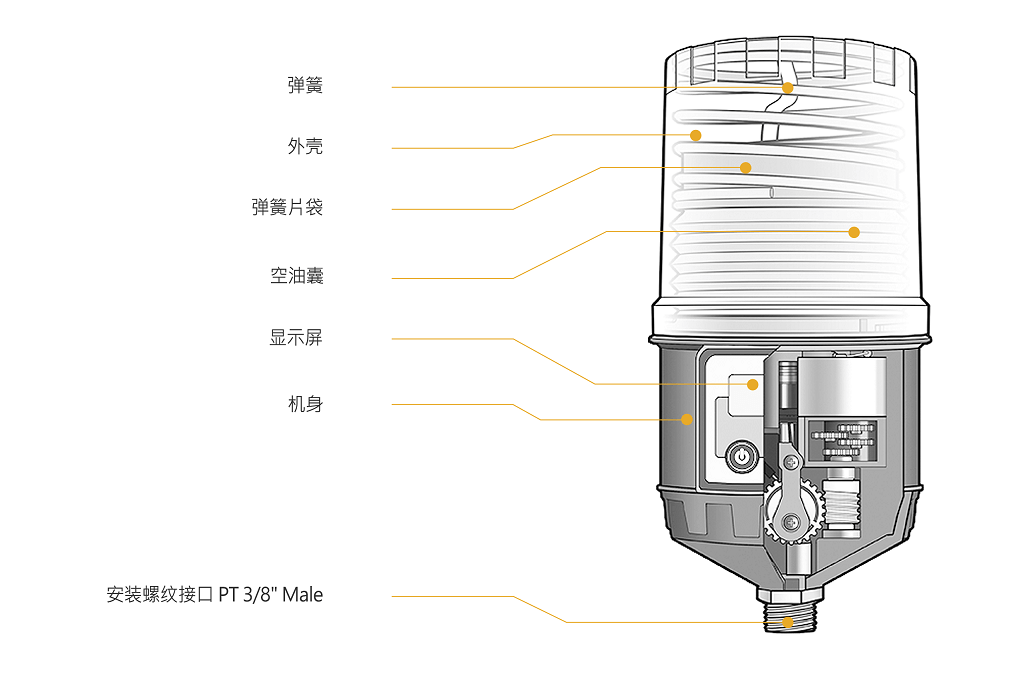

平面图

平面图

产品规格

规格
名称 参数
润滑脂容量 60ml/120ml/240ml/480ml (空油囊更换型)
远程安装 碱电池, 锂电池 : 最大 6m, Ø6管为准
操作压力 直流 4.5V 电池盒
多点加脂 锂电池 : 最大 3m, Ø6 管为准 (多达 8Point)
操作压力 最大30bar~60bar
包装 1盒10台
操作温度 EXP : 0℃~ 50℃
EXPL : -15℃~ 50℃
加脂周期 60ml : 1, 2, 3 ~ 10, 11, 12个月
120ml ~ 480ml : 1, 2, 3, 6, 9, 12 个月
防护等级 IP65
认证 EXP : ATEX , KCs, IECEx, NEPSI, TS, CE
EXPL : ATEX, KCs, IECEx, NEPSI, ETL, CE
认证证书
名称 参数
IP Code IP65
ATEX EXP : II 3 G Ex ic IIC T5/T4 Gc
EXPL : II 3 G Ex ic IIB T4 Gc
KCs EXP : Ex ic IIC T5/T4
EXPL : Ex ic IIB T4
CE / Etc. CE
IECEx EXP : Ex ic IIC T5/T4 Gc
EXPL : Ex ic IIB T4 Gc
NEPSI EXP : Ex ic IIC T5/T4 Gc
EXPL : Ex ic IIB T4 Gc
TS EXP : Ex ic IIC T5/T4 GC
ETL EXPL : Cl.Ⅰ, Div. 2, Gps A, B, C, & D, T4
Cl. II, Div. 2 ,Gps F ,G, T4

安装方法

变径接头
变径接头
序列号 参数
A001 变径接头, 3/8"F x 1/4"M Adaptor (黄铜)
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
A002-S 变径接头, 3/8"F x 1/8"M Adaptor (钢材)
套筒 + 管子 + 变径接头
套筒 + 管子 + 变径接头
序列号 参数
A011 套筒, 1/4"F x 1/4"F Adaptor (黄铜)
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
序列号 参数
A121 管子,1/4”M x 1/4”M x 50mm (钢材)
A122 管子,1/4”M x 1/4”M x 100mm (钢材)
A123 管子,1/4”M x 1/4”M x 150mm (钢材)
A124 管子,1/4”M x 1/4”M x 200mm (钢材)
序列号 参数
A106 管子(分配器专用), 1/8"M x 1/8"M x 50mm (钢材)
A107 管子(分配器专用), 1/8"M x 1/8"M x 100mm (钢材)
A108 管子(分配器专用), 1/8"M x 1/8"M x 150mm (钢材)
A109 管子(分配器专用), 1/8"M x 1/8"M x 200mm (钢材)
45˚ 弯头
45˚ 弯头
序列号 参数
A023 45° 弯头, 1/4”M x 1/4”F Adaptor (黄铜)
A024 45° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
90˚ 弯头
90˚ 弯头
序列号 参数
A019 90° 弯头,1/4”F x 1/4”F Adaptor (黄铜)
A020 90° 弯头,1/8”F x 1/8”F Adaptor (黄铜)
A021 90° 弯头, 1/4”M x 1/4”F Adaptor(黄铜)
A022 90° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
注意
  • 为防止漏油请用特氟龙胶带贴合结合点.
  • 远程安装时为确保稳定喷脂请使用稠度#1等级的油脂.
  • 轴承润滑点尺寸为NPT时请使用接头变换器.
Kit No. 1250RC-1
Kit No. 1250RC-1 (机械式,联动型)
序列号 参数
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
B002 托架, "L"Shape
B051 螺丝, #8 x 20
B057 垫圈
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
A240 插入式管接头, PC6-PT1/8"M
A214-1 尼龙管 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 接头转换器, PT1/8"F x NPT1/8"M (黄铜)

Note : 所有远程安装使用的配件可单独购买

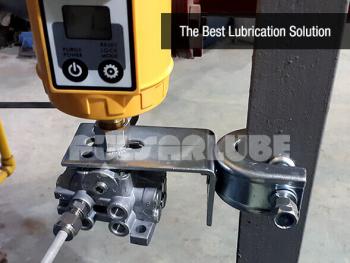

Electromechanical Products using a divider block ( up to 8 points )
机械式,联动型多点安装方法 ( 8点 )
Part No. Description Q'TY
A002 Reducer, 3/8″F x 1/8″M Adaptor (Brass) 1
B002 Mounting Bracket, “L”Shape 1
B051 Self Drilling Screw, #8 x 20 1
HU-2RS ~ HU-8RS HU Type Divider Block, Grease Type, 2 Ports ~ 8 Ports 1
B058 Tooth Washer 2
A240 Tube Fitting, Push-In Type, PC6-PT1/8”M 3
A214-1 Distribution Tubing, O.D. 1/4″(6mm) Nylon Tubing, 10ft Pre-filled with (Grease Type) 1
A243 Thread Converter, PT1/8″F x NPT1/8″M (Brass) 1
