Pulsarlube BT

SERIES BT60 : Ø91(3.60") x 181mm(7.13") (H)
  • Pulsarlube BT

    60

Pulsarlube BT 适用蓝牙通讯技术,使使用者不接近安装场所于近距离(5~20m)可以通过使用手机(端末机)来操作注油器
The Pulsarlube BT在无线感知范围内通过手机APP可以轻松掌握注油器,也可以通过手机APP了解注油器的注油过负荷,低电量,供油终止,剩余油脂量以及交换时间等还可以把手机APP于WEB应用程序联动起来,可以管理现场已安装过的注油器的一切问题。 Pulsarlube BT适用低电力型Bluetooth 4.1 BLE Module,且虽然使用主电源的电池,但是可以长时间工作以及具有防水,防震(IP65)的功效可以在室外安装 Pulsarlube BT可以大量轻松管理注油器,因正确供油,提高设备保全的效益而开发出来的一款新型注油器
特点
Enhanced User-Friendliness

可轻松监控附近的注油器, 并通过手机(近接配对)注册器在运行可更换模式设置

Integrated DB Management

综合管理数据库

在移动设备与服务器之间简便地共享数据库

Safe Working Environment

安全地工作环境

通过移动App近距离远程监控危险和难进入工作区的注油器状态

Service Pack

专用备件包

通过更换专用备件包提高经济效率

PRODUCT INFO

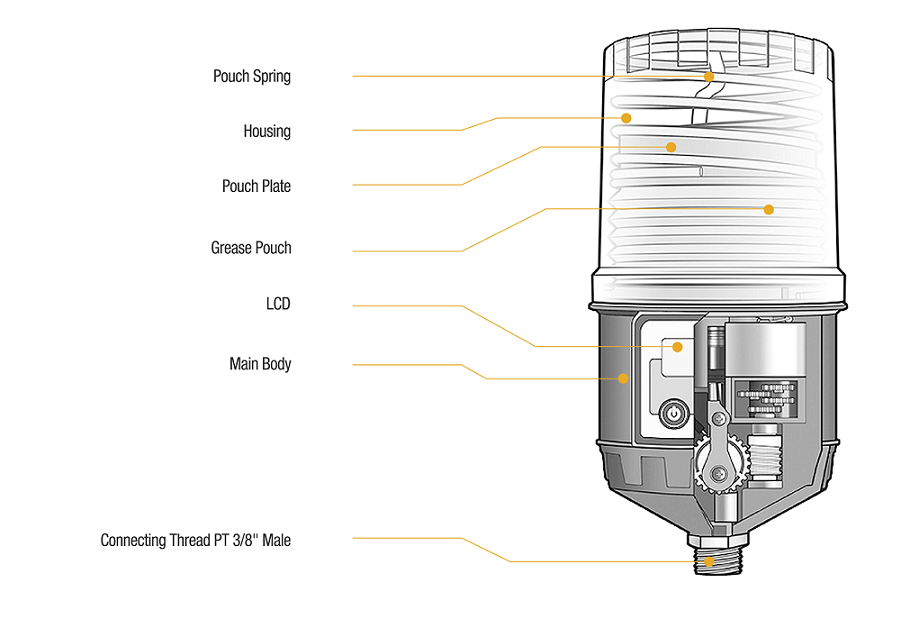

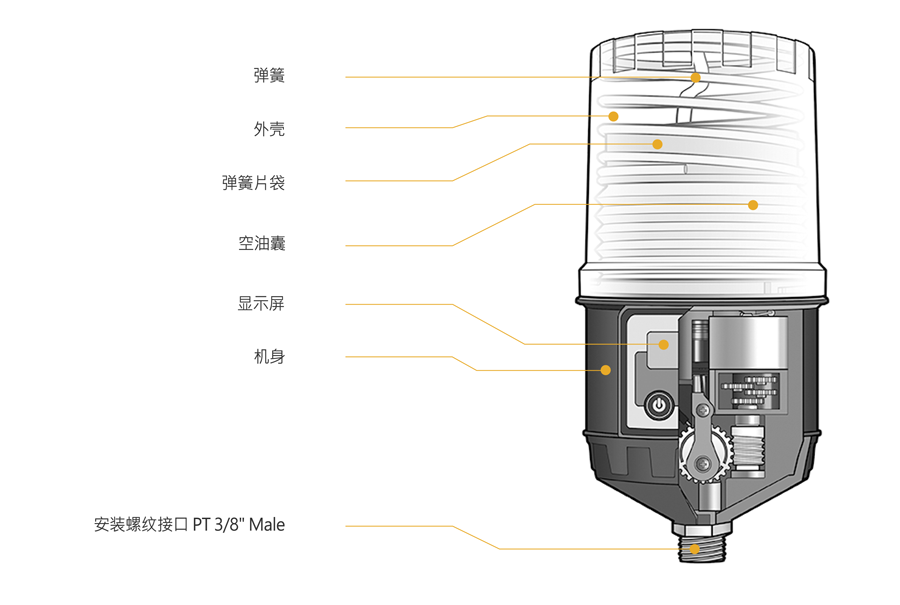

平面图

平面图

产品规格

规格
名称 参数
润滑脂容量 60ml/120ml/240ml (空油囊更换型)
驱动方式 直流 4.5V 电池盒
操作压力 30~60bar
操作温度 标准 (碱电池盒) : -15˚C ~ 60˚C
可选 (锂电池盒) : -40˚C ~ 60˚C
加脂周期 1~12 个月
远程安装 最长6m, Ø6 管为准
多点加脂 锂电池盒 : 最长3m, Ø6 管为准 (多达 8点加脂)
喷油量 0.34ml/stroke (@20℃/68°F)
认证 IP 65
防护等级 CE / KC / FCC / RCM / NCC / SRRC / SIG / ICASA / J-MIC / NBTC
检测范围 5 ~ 20m, 视安装环境而定
蓝牙规范 蓝牙4.1(等级2)
认证证书
名称 参数
IP Code IP65
KC R-RMM-kLT-BT240
CE CE
FCC 2APJH-BT240
RCM RCM-001311
NCC 60 : CCAH19LP0122T6
120 : CCAH19LP0121T4
240 : CCAH19LP0120T2
SRRC BT60 CMIIT ID : 2019DJ0846
BT120 CMIIT ID : 2019DJ0847
BT240 CMIIT ID : 2019DJ1090
SIG D042809
ICASA TA-20195127
J-MIC 022-190186
NBTC TH_SDOC_BT60 / BT120 / BT240

安装方法

变径接头
变径接头
序列号 参数
A001 变径接头, 3/8"F x 1/4"M Adaptor (黄铜)
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
A002-S 变径接头, 3/8"F x 1/8"M Adaptor (钢材)
套筒 + 管子 + 变径接头
套筒 + 管子 + 变径接头
序列号 参数
A011 套筒, 1/4"F x 1/4"F Adaptor (黄铜)
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
序列号 参数
A121 管子,1/4”M x 1/4”M x 50mm (钢材)
A122 管子,1/4”M x 1/4”M x 100mm (钢材)
A123 管子,1/4”M x 1/4”M x 150mm (钢材)
A124 管子,1/4”M x 1/4”M x 200mm (钢材)
序列号 参数
A106 管子(分配器专用), 1/8"M x 1/8"M x 50mm (钢材)
A107 管子(分配器专用), 1/8"M x 1/8"M x 100mm (钢材)
A108 管子(分配器专用), 1/8"M x 1/8"M x 150mm (钢材)
A109 管子(分配器专用), 1/8"M x 1/8"M x 200mm (钢材)
45˚ 弯头
45˚ 弯头
序列号 参数
A023 45° 弯头, 1/4”M x 1/4”F Adaptor (黄铜)
A024 45° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
90˚ 弯头
90˚ 弯头
序列号 参数
A019 90° 弯头,1/4”F x 1/4”F Adaptor (黄铜)
A020 90° 弯头,1/8”F x 1/8”F Adaptor (黄铜)
A021 90° 弯头, 1/4”M x 1/4”F Adaptor(黄铜)
A022 90° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
注意
  • 为防止漏油请用特氟龙胶带贴合结合点.
  • 远程安装时为确保稳定喷脂请使用稠度#1等级的油脂.
  • 轴承润滑点尺寸为NPT时请使用接头变换器.
Kit No. 1250RC-1(机械式,联动型)
Kit No. 1250RC-1(机械式,联动型)
序列号 参数
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
B002 托架, "L"Shape
B051 螺丝, #8 x 20
B057 垫圈
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
A240 插入式管接头, PC6-PT1/8"M
A214-1 尼龙管 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 接头转换器, PT1/8"F x NPT1/8"M (黄铜)

Note : 所有远程安装使用的配件可单独购买

机械式,联动型多点安装方法 ( 8点 )
机械式,联动型多点安装方法 ( 8点 )
Part No. Description Q'TY
A002 Reducer, 3/8″F x 1/8″M Adaptor (Brass) 1
B002 Mounting Bracket, “L”Shape 1
B051 Self Drilling Screw, #8 x 20 1
HU-2RS ~ HU-8RS HU Type Divider Block, Grease Type, 2 Ports ~ 8 Ports 1
B058 Tooth Washer 2
A240 Tube Fitting, Push-In Type, PC6-PT1/8”M 3
A214-1 Distribution Tubing, O.D. 1/4″(6mm) Nylon Tubing, 10ft Pre-filled with (Grease Type) 1
A243 Thread Converter, PT1/8″F x NPT1/8″M (Brass) 1
