机械式

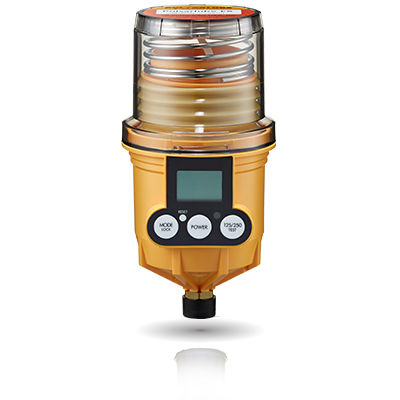

Pulsarlube EX

SERIES EX125: Ø91mm(3.60") x 181mm(7.13") (H)
  • Pulsarlube EX

    125

帕尔萨EX 型自动注脂器已通过UL、ATEC认证，其设计满足以下要求：UL79《石油产品输送系统用动力泵, ANSI/ISA-12.12.01-2000第八版《I，II级区域2类，III级区域1，2类危险场所用不易燃电气设备》。
下载
这款帕尔萨EX型产品的回路和零件是基于节能理念设计的，采用无火花，防爆式结构，不管是在正常，还是某些异常条件下工作，均能防止电气设备向易爆气体中产生火花。

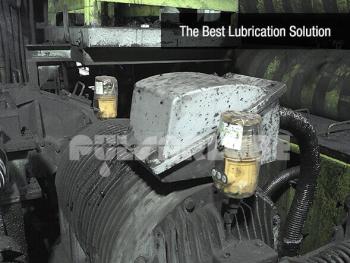

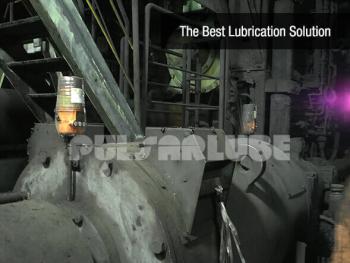

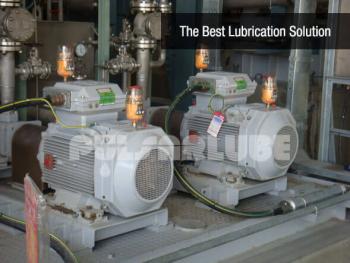

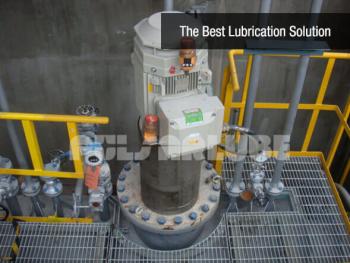

安装案列

-  5案件

  1. 1
取回

取回

请先输入您的密码。

关闭窗口确认

特点
ATEX

ATEX

取得防爆认证，适用于危险区域以及所有工作环境

Service Pack

专用配件包

通过更换专用备件包提高经济效率

LCD

显示器

通过显示屏简易确认工作状态

PRODUCT INFO

平面图

平面图

产品规格

Technical Specifications
名称 参数
润滑脂容量 125ml/250ml (空油囊更换型)
驱动方式 直流 4.5V 电池盒
操作压力 最大 15bar
加脂周期 1, 2, 3, 6, 12个月 & 15日 (H)
操作温度 -15℃~60℃
远程安装 最长3m, Ø6mm 管为准
(建议单独安装)
多点加脂 不可
包装单位 1盒10台
认证 ATEX, KCs, UL, CE
认证证书
名称 参数
IP Code IP54
ATEX Ⅱ 3 G / Ex nL ⅡB T5
UL Cl.Ⅰ, Div. 2, Gps C, D
KCs Ex nL ⅡB T5
CE / Etc. CE (CoC)
认证 UL ATEX KTL
Rating Class l Division 2 Groups C.D Ex nL IIB T5 Ex nL IIB T5
Maximum Surface Temperature T6 (85˚C) T5 (100˚C) T5 (100˚C)
Enclosure Protection Indices - IP54 IP54
Classification Of Hazardous Locations Cl l Div2 Zone2(gas) -
Certificate Number E304815 LCIE 07 ATEX 6100X 12-KB2BO-0279X

帕尔萨EX产品已取得国际防爆认证UL(美国), ATEX(欧洲), KTL(韩国)。
如需在防爆区域使用本产品请查看上方图表。

注意

– 爆炸危险

  • 请勿在引爆区域（电源开启，存在可燃性气体区域）更换电池
  • 请勿在危险区域拆卸或开启产品
  • 请勿使用充电式电池
  • 请勿冲击产品

– 本产品仅适合在 Class I, Division 2, Group C 以及 D区域使用.
– 更换马达以及簧片开关易影响在Division 2的使用性.

参考编号 参数 保护类型
M1 Motor Non-incendive Circuit
SW4 Reed Switch Non-incendive Circuit

安装方法

变径接头
变径接头
序列号 参数
A001 变径接头, 3/8"F x 1/4"M Adaptor (黄铜)
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
A002-S 变径接头, 3/8"F x 1/8"M Adaptor (钢材)
套筒 + 管子 + 变径接头
套筒 + 管子 + 变径接头
序列号 参数
A011 套筒, 1/4"F x 1/4"F Adaptor (黄铜)
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
序列号 参数
A121 管子,1/4”M x 1/4”M x 50mm (钢材)
A122 管子,1/4”M x 1/4”M x 100mm (钢材)
A123 管子,1/4”M x 1/4”M x 150mm (钢材)
A124 管子,1/4”M x 1/4”M x 200mm (钢材)
序列号 参数
A106 管子(分配器专用), 1/8"M x 1/8"M x 50mm (钢材)
A107 管子(分配器专用), 1/8"M x 1/8"M x 100mm (钢材)
A108 管子(分配器专用), 1/8"M x 1/8"M x 150mm (钢材)
A109 管子(分配器专用), 1/8"M x 1/8"M x 200mm (钢材)
45˚ 弯头
45˚ 弯头
序列号 参数
A023 45° 弯头, 1/4”M x 1/4”F Adaptor (黄铜)
A024 45° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
90˚ Elbow
90˚ 弯头
序列号 参数
A019 90° 弯头,1/4”F x 1/4”F Adaptor (黄铜)
A020 90° 弯头,1/8”F x 1/8”F Adaptor (黄铜)
A021 90° 弯头, 1/4”M x 1/4”F Adaptor(黄铜)
A022 90° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
注意
  • 为防止漏油请用特氟龙胶带贴合结合点.
  • 远程安装时为确保稳定喷脂请使用稠度#1等级的油脂.
  • 轴承润滑点尺寸为NPT时请使用接头变换器.
Kit No. 1250RC-1
Kit No. 1250RC-1 (机械式，联动型)
序列号 参数
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
B002 托架, "L"Shape
B051 螺丝, #8 x 20
B057 垫圈
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
A240 插入式管接头, PC6-PT1/8"M
A214-1 尼龙管 (Black), 3m (10ft), O.D. 1/4"(6mm)
A243 接头转换器, PT1/8"F x NPT1/8"M (黄铜)

Note : 所有远程安装使用的配件可单独购买
