联动型

Pulsarlube PLC

SERIES PLC60 :Ø91mm(3.60") x 181mm(7.13") (H)
  • Pulsarlube PLC

    60

帕尔萨PLC 为与所有自动控制系统和PLC系统联动进行远程操作，并施行双向通 信的智能型机械式产品。
下载
Pulsarlube PLC 主要用于补偿帕尔萨M/MS/MI/B等产品无法操作的功能，其功能主要适合与PLC系统连接进行中央控制进而有效进行润滑。

使用Pulsarlube PLC当设备润滑系统出误时通过与PLC显示面板能简易查找问题并能进行中央控制。

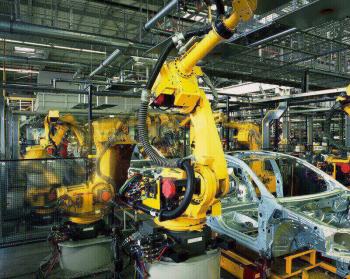

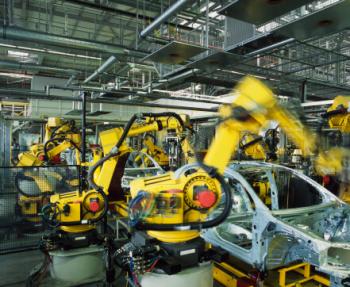

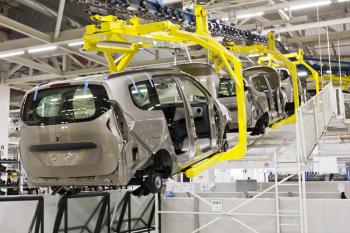

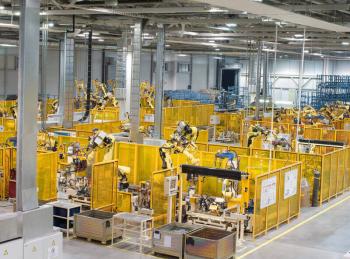

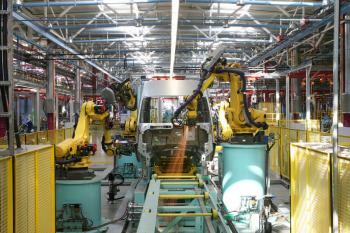

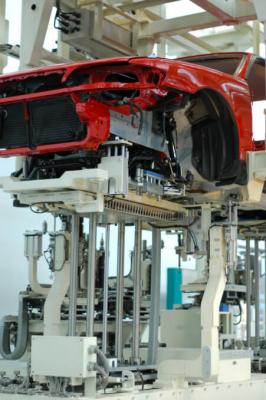

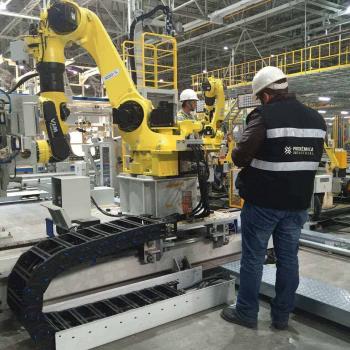

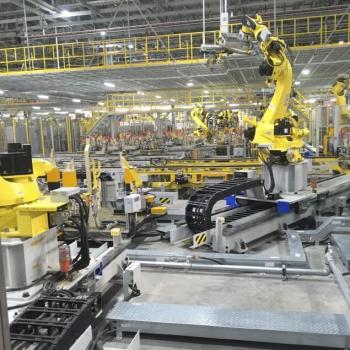

安装案列

-  8案件

  1. 1
取回

取回

请先输入您的密码。

关闭窗口确认

特点
PLC Control

PLC Control

通过PLC系统与设备联动进行操作

Convenient

Convenient

NPN或PNP中挑选

Communication

Communication

出误时，通过PLC系统接收信号便执行远程控制

2 Types

2 Types

统一管理设备：Month型号根据其设定周期按时喷脂
精准喷脂管理：Interval型号根据其设定的PLC系统信号按时出脂

Service Pack

Service Pack

易更换型专用备件包，提高经济效率

PRODUCT INFO

平面图

平面图

规格

产品规格
名称 参数
润滑脂容量 60ml/120ml/240ml480ml (空油囊更换型)
远程安装 空油囊更换型
驱动方式 最长 10m, Ø6mm管为准
多点加脂 最长 6m Ø6 管为准(多达8点加脂)
操作压力 30~60kbar
操作温度 '-20˚C~60˚C
一回喷脂量 (@ 20℃) 'MONTH 型 : 0.34ml / Stroke
INTERVAL 型 : 0.34ml x 设定模式
加脂周期 'MONTH type : 1~12个月中选择
INTERVAL type : 1,2,3…6模式
包装单位 1盒10台
电缆长度 • 加脂器电缆 : 150mm
• 可购买加长连线
认证证书
名称 参数
IP Code
CE
KC

安装方法

变径接头
变径接头
序列号 参数
A001 变径接头, 3/8"F x 1/4"M Adaptor (黄铜)
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
A002-S 变径接头, 3/8"F x 1/8"M Adaptor (钢材)
套筒 + 管子 + 变径接头
套筒 + 管子 + 变径接头
序列号 参数
A011 套筒, 1/4"F x 1/4"F Adaptor (黄铜)
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
序列号 参数
A121 管子,1/4”M x 1/4”M x 50mm (钢材)
A122 管子,1/4”M x 1/4”M x 100mm (钢材)
A123 管子,1/4”M x 1/4”M x 150mm (钢材)
A124 管子,1/4”M x 1/4”M x 200mm (钢材)
序列号 参数
A106 管子(分配器专用), 1/8"M x 1/8"M x 50mm (钢材)
A107 管子(分配器专用), 1/8"M x 1/8"M x 100mm (钢材)
A108 管子(分配器专用), 1/8"M x 1/8"M x 150mm (钢材)
A109 管子(分配器专用), 1/8"M x 1/8"M x 200mm (钢材)
45˚ 弯头
45˚ 弯头
序列号 参数
A023 45° 弯头, 1/4”M x 1/4”F Adaptor (黄铜)
A024 45° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
90˚ 弯头
90˚ 弯头
序列号 参数
A019 90° 弯头,1/4”F x 1/4”F Adaptor (黄铜)
A020 90° 弯头,1/8”F x 1/8”F Adaptor (黄铜)
A021 90° 弯头, 1/4”M x 1/4”F Adaptor(黄铜)
A022 90° 弯头, 1/8”M x 1/8”F Adaptor (黄铜)
注意
  • 为防止漏油请用特氟龙胶带贴合结合点.
  • 远程安装时为确保稳定喷脂请使用稠度#1等级的油脂.
  • 轴承润滑点尺寸为NPT时请使用接头变换器.
Kit No. 1250RC-1(机械式，联动型)
Kit No. 1250RC-1(机械式，联动型)
序列号 参数
A002 变径接头, 3/8"F x 1/8"M Adaptor (黄铜)
B002 托架, "L"Shape
B051 螺丝, #8 x 20
B057 垫圈
A012 套筒, 1/8"F x 1/8"F Adaptor (黄铜)
A240 插入式管接头, PC6-PT1/8"M
A214-1 尼龙管 (Black), 3m (10ft) , O.D. 1/4"(6mm)
A243 接头转换器, PT1/8"F x NPT1/8"M (黄铜)

Note : 所有远程安装使用的配件可单独购买

机械式，联动型多点安装方法 ( 8点 )
机械式，联动型多点安装方法 ( 8点 )
Part No. Description Q'TY
A002 Reducer, 3/8″F x 1/8″M Adaptor (Brass) 1
B002 Mounting Bracket, “L”Shape 1
B051 Self Drilling Screw, #8 x 20 1
DU-2RS ~ DU-8RS DU Type Divider Block, Grease Type, 2 Ports ~ 8 Ports 1
B058 Tooth Washer 2
A240 Tube Fitting, Push-In Type, PC6-PT1/8”M 3
A214-1 Distribution Tubing, O.D. 1/4″(6mm) Nylon Tubing, 10ft Pre-filled with (Grease Type) 1
A243 Thread Converter, PT1/8″F x NPT1/8″M (Brass) 1
